Úno
07

Defro

Úvodní strana

Zvětšit





Permanent link to this article: http://www.vktechnik.cz/?p=166

Úno
07

Foto

Solární ohřev TV bytový dům – Jihlava

Vakuový trubicový kolektor SA/SB 1800-58-18      23 ks

Ohřev 2000 l vody

Solární systém pro ohřev bazénu – Moravské Budějovice.

Plochý kolektory ALCU 225                                            54 ks

Otočný solární systém pro ohřev TV a bazénu – Praha

Plachý kolektor ALCU 225                                               2 x 3 ks

Solární pole automaticky sleduje pohyb slunce.

-

Ohřev TV, podpora vytápění – Hum-polec.

Vakuový trubicový kolektor SA/SB 1800-58-18    4 ks

Ohřev TV,  podpora vytápění, ohřev bazénu – Břežany.

Plochý kolektor ALCU 225                                               8 ks







Permanent link to this article: http://www.vktechnik.cz/?p=153

Úno
06

Trubicové kolektory

Vakuové trubicové kolektory

Permanent link to this article: http://www.vktechnik.cz/?p=143

Úno
06

Plochý kolektor ALCU

Plochý kolektor ALCU



Permanent link to this article: http://www.vktechnik.cz/?p=137

Úno
05

Moduly

Modul A

8 digitálních vstupů galvanicky oddělených, 8 digitálních výstupů galvanicky oddělených, volitelný modul

MODUL AModul A

  • 8 digitálních bipolárních vstupů s galvanickým oddělením
  • 8 digitálních tranzistorových výstupů s galvanickým oddělením

Digitální vstupy X0 … X7

Bipolární, galvanicky oddělené vstupy X0…X7 se společnou svorkou SX. Vstupy X umožňují připojení signálu kladné i záporné polarity vůči svorce SX. Rozhodující pro nastavení vstupu je proud tekoucí mezi X a SX (je jedno, jakým směrem).

Digitální výstupy Y0 … Y7

Jsou opticky oddělené, tranzistorové, s jednou společnou svorkou (SY) a svorkami pro výstupy (Y). Jsou zapojené se společným kolektorem a s vyvedenými emitory, tranzistory jsou typu NPN. Pro správnou funkci je nutné, aby na svorkách SY bylo kladné napájení a aby svorky Y byly zapojeny na výstupní zátěže zapojené proti zemi.

Výstupy mají ochranu proti přepólovánínemají ochranu proti zkratu

Modul B

8 analogových vstupů 0-10V, 8 digitálních výstupů galvanicky oddělených, volitelný modul

MODUL BModul B

  • 8 analogových napěťových vstupů (0…10 V)
  • 8 digitálních tranzistorových výstupů s galvanickým oddělením

Analogové vstupy I0 … I7

Vstupní signály se připojují na svorky I0 až I7, měřené napětí musí mít kladnou polaritu vůči společné zemnící svorce SI. Svorku SI je nutné spojit se zemí napájení automatu, tedy i zdroj měřeného napětí musí pracovat proti zemi napájení. Vstupy mají přepěťovou ochranu.

Analogové vstupy jsou galvanicky spojeny se zemí napájení automatu !

Digitální výstupy Y0 … Y7

Jsou opticky oddělené, tranzistorové, s jednou společnou svorkou (SY) a svorkami pro výstupy (Y). Jsou zapojené se společným kolektorem a s vyvedenými emitory, tranzistory jsou typu NPN. Pro správnou funkci je nutné, aby na svorkách SY bylo kladné napájení a aby svorky Y byly zapojeny na výstupní zátěže zapojené proti zemi.

Výstupy mají ochranu proti přepólovánínemají ochranu proti zkratu.

Modul C

8 analogových vstupů 0-25mA, 8 digitálních výstupů galvanicky oddělených, volitelný modul

MODUL CModul C

  • 8 analogových proudových vstupů (0…25 mA)
  • 8 digitálních tranzistorových výstupů s galvanickým oddělením

Analogové vstupy I0 … I7

Vstupní signály se připojují na svorky I0 až I7 a měřený proud teče do společné zemnící svorky SI. Svorku SI je nutné spojit se zemí napájení automatu, tedy i zdroj měřeného proudu musí pracovat proti zemi napájení. Vstupy mají nadproudovou ochranu.

Analogové vstupy jsou galvanicky spojeny se zemí napájení automatu !

Digitální výstupy Y0 … Y7

Jsou opticky oddělené, tranzistorové, s jednou společnou svorkou (SY) a svorkami pro výstupy (Y). Jsou zapojené se společným kolektorem a s vyvedenými emitory, tranzistory jsou typu NPN. Pro správnou funkci je nutné, aby na svorkách SY bylo kladné napájení a aby svorky Y byly zapojeny na výstupní zátěže zapojené proti zemi.

Výstupy mají ochranu proti přepólovánínemají ochranu proti zkratu.

Modul D

6 vstupů Pt100, 8 digitálních výstupů galvanicky oddělených, volitelný modul

MODUL DModul D

  • 6 analogových vstupů pro měření odporu 0…500Ω (pro čidla Pt100 apod.)
  • 8 digitálních tranzistorových výstupů s galvanickým oddělením

Analogové vstupy R0 … R5

Jsou určeny pro připojení pasivních odporových teplotních čidel nebo měření odporů. Jednotlivé odpory se zapojují mezi svorky R a společnou zdrojovou svorku RA. Zemnící svorky číslo 1 a 2 jsou určeny pro připojení stínění přívodního kabelu. Analogový trakt lze nakonfigurovat buď jako 6 vstupů s dvouvodičovým připojením (a tedy bez automatické kompenzace odporu přívodních vodičů) nebo jako 3 vstupy s třívodičovým připojením měřeného odporu (s automatickou kompenzací odporu přívodů).

Analogové vstupy jsou galvanicky spojeny se zemí napájení automatu ! Na vstupy se nesmí připojovat žádné externí napětí !

Mód činnosti – registr ADCMODE

Registr ADCMODE nastavuje globální konfiguraci analogových vstupů na modulu. Protože modul může být na 1. nebo 2. pozici, konkrétní umístění registru ADCMODE v prostoru speciálních funkčních registrů W je uvedeno na výpisu přiřazení vstupů/výstupů s dodanou konfigurací automatu. Registr ADCMODE ovládá následující funkce :

  • přepíná zobrazování měřených hodnot analogových vstupů buď přímo jako odpor, nebo s převodem odporu na teplotu podle tabulky Pt100 (max. 5000C).
  • přepíná konfiguraci na 6 kanálů 2-vodičově, nebo 3 kanály 3-vodičově.
  • Pokud je v ADCMODE nastaveno zobrazování teploty, lze číst z analogových vstupů již přepočtenou hodnotu teploty získanou z převodní tabulky pro odporová teplotní čidla Pt100 (W100 = 1.385). Teplota je udávána od absolutní nuly (-273.20C) v desetinách Kelvina. Maximum převodní tabulky je na 773K, tedy 5000C.
  • Po zapnutí automatu není stav registru ADCMODE definován, je třeba jej nastavit dle potřeby.

Konfigurace 6 vstupů 2-drátově

Každý z šesti měřených odporů se zapojí jedním koncem na RA a druhým koncem na příslušnou svorku R0 … R5. Analogovým vstupům I0 … I5 v programu pak příslušejí odpory měřené na svorkách R0 … R5. Kalibrační registry: CALIB0 … CALIB5.

Konfigurace 3 vstupy 3-drátově

Každý ze tří měřených odporů se zapojí jedním bodem na RA a dalšími dvěma body mezi sousední svorky R. V tomto případě platí pouze tři analogové vstupy I0 … I2. Kalibrační registry: CALIB0 … CALIB2. Přiřazení fyzických svorek je v tomto případě toto :
I0 = RA, R0, R1 I1 = RA, R2, R3 I2 = RA, R4, R5

Nepřipojené vstupy, přechodové stavy

Pokud není na vstup připojen žádný odpor (nebo odpor větší než měřicí rozsah), má tento vstup hodnotu 65535. Po zapnutí zobrazují vstupy několik sekund rovněž hodnotu 65535 (provádí se autokalibrace). Během velmi rychlých změn odporu na vstupu je jeho hodnota ve stavu „nepřipojeno“ tedy 65535. S tím je třeba počítat při tvorbě programu.

Kalibrace

Zde je s výhodou využita kalibrace násobnou konstantou. Na rozdíl od justovacích odporů používaných pro dokalibrování čidel Pt100, tato metoda drží souběh v celém teplotním rozsahu (kdežto metoda justovacích odporů je přesná jen v jednom bodě). Každý analogový vstup má svůj kalibrační registr.
Jelikož modul může být na 1. nebo 2. pozici, je umístění kalibračních registrů uvedeno ve výpisu přiřazení konkrétní konfigurace (stejně jako u registru ADCMODE).

Digitální výstupy Y0 … Y7

Jsou opticky oddělené, tranzistorové, s jednou společnou svorkou (SY) a svorkami pro výstupy (Y). Jsou zapojené se společným kolektorem a s vyvedenými emitory, tranzistory jsou typu NPN. Pro správnou funkci je nutné, aby na svorkách SY bylo kladné napájení a aby svorky Y byly zapojeny na výstupní zátěže zapojené proti zemi.

Výstupy mají ochranu proti přepólovánínemají ochranu proti zkratu.



Permanent link to this article: http://www.vktechnik.cz/?p=133

Úno
05

Prospekty



Permanent link to this article: http://www.vktechnik.cz/?p=114

Úno
05

Komunikace

Regulační soustavu je možné připojit pomocí komunikačních převodníků k sítí GSM nebo internetu.

GSM:

Ovládání a kontrola regulační soustavy probíhá pomocí SMS

CA3 komunikační převodník RS232/RS485/modem-GSM

Komunikátor CA3 umožňuje připojení sítě PLC k PC přes rozhraní RS232, nebo sítí PLC přes RS232 mezi sebou, nebo ke GSM modemu a komunikaci přes něj (doporučené modemy Siemens TC35T,Cinterion, Wavecom Maestro). Komunikátor CA3 se chová jednak jako GSM brána, jednak umožňuje datový provoz přes modem v režimu GSM-DATA rychlostí 9600Bd (rychlost na lince RS485 mezi PLC v síti tím ale není nijak omezena).

Režim GSM-DATA je možno využít:

  • K propojení různých sítí PLC mezi sebou a výměnu dat mezi nimi (tzv. synchronizace dat). Je možno přenášet síťové proměnné i data na zásobnících PLC. Přenos aktivuje vždy některý PLC v síti pomocí vybrané řídicí proměnné.

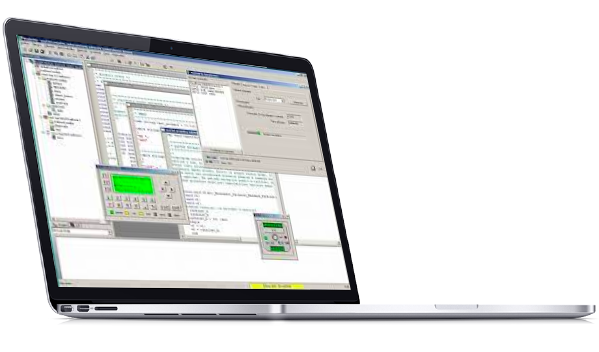

  • Pro „on-line“ spojení vzdálené sítě automatů MICROPEL s vývojovým prostředím StudioWin a v něm zcela standardním způsobem provádět na dálku všechny operace se vzdálenou sítí PLC – prohledání sítě a zobrazení v pracovním okně – zatažení programu do automatu a nastavování automatů a periferií – sledování proměnných ve sledovačích

GSM brána

CA3 umožňuje připojení vzdálené sítě PLC k počítači pomocí GSM modemů a zároveň poskytuje služby GSM brány.CA3 nemá žádné fyzické vstupy a výstupy, musí být tedy připojena k PLC.

GSM brána umožňuje:

  • Zasílání vyžádaných formátovaných textových zpráv SMS (včetně výpisů hodnot) na mobilní telefon, nebo jiný komunikátor CA3.
  • Odesílání alarmových (tedy nevyžádáných) zpráv, iniciovaných z připojených PLC. Zprávy lze zasílat i více příjemcům podle definovatelného telefonního seznamu.
  • Nastavování hodnot a parametrů v připojených PLC pomocí textových SMS zpráv z mobilního telefonu, nebo z jiného komunikátoru CA3.
  • Přiřazení separátních přístupových práv každé položce telefonního seznamu.

Konfigurace

Pro konfiguraci slouží konfigurační program CA-Setup, umožňující definování příchozích a odchozích zpráv pro režim GSM-SMS brány i parametrů spojení GSM-DATA.

Napájení

Převodník je třeba napájet stejnosměrným napětím 12-30V.

GSM kit ( MT )

Základem sestavy je GSM modul SIEMENS TC35t (alternativně Cinterion). Dále je v balíčku dodávána anténa, propojovací komunikační a napájecí kabely a ve variantě MT také kompatibilní telefonní sluchátko. Společně s komunikačním převodníkem CA3 (není součástí sestavy) vytváří komunikační bránu umožňující:

  • Datové připojení na dálku přes GSM
  • SMS brána – ovládáná systému MICROPEL pomocí SMS zpráv
  • Programování automatů na dálku přes GSM
  • Propojení sítí MICROPEL přes GSM (synchronizace dat)
  • Hlasové volání z místa GSM brány na libovolná telefonní čísla (spojení na dispečink ap.) – varianta MT

Siemens TC35t (Cinterion) základní vlastnosti

  • DualBand EGSM900/GSM1800
  • hlasové, datové, SMS a fax propojení
  • ovládání pomocí AT příkazů
  • rozsah napájení 8 V..30 V
  • kompatibilní s GSM 2/2+
  • rychlost přenosu až 14.4 kb/s
  • V.24/V.28 rozhraní na 9ti pinovém konektoru CANON
  • indikační LED činnosti
  • rozměry 65 x 74 x 33 mm
  • hmotnost: 130 g

Vlastnosti propojení při použití s CA3

  • Přístup do sítě automatů MICROPEL – CA3 je lokální nebo vzdálený přístupový bod do sítě automatů MICROPEL využitelný klasickými programovými prostředky MICROPEL (StudioWin, DataStore, StudioMaR, atd.). Lze využít všechny funkce vývojového prostředí StudioWin (sledování proměnných ve sledovačích, zatahování programů, nastavování PLC v síti…).
  • Využití protokolu EPNP – ke komunikaci se používá nový protokol EPNP, který rozšiřuje možnosti klasického protokolu PesNet
  • SMS brána – modul SMS brány umožňuje ovládání a monitorování stanic v síti pomocí SMS zpráv. Pomocí SMS zpráv lze předávat parametry do vzdálené sítě, dotazovat se na data, nebo dostávat na mobilní telefon alarmové zprávy od různých událostí ve vzdálené síti.
  • Synchronizace dat – komunikátory CA3 připojené k různým sítím automatů MICROPEL mohou synchronizovat definované paměťové oblasti mezi těmito sítěmi

GSM modem TC35t (Cinterion) se k CA3 připojuje standardním devítižilovým kabelem s koncovkami typu CANON-9 zásuvka/zástrčka (dodává se s modemem). Pro správnou funkci je zapotřebí v konfiguraci pomocí programu CA-Setup nastavit PIN a nezaškrtnout políčko „Přímé propojení“. Po startu CA3 a modemu dojde k zaregistrování modemu do GSM sítě. Tento proces může trvat až jednu minutu, správnou funkci signalizuje LED dioda RUN blikáním. O stavu připojení do sítě GSM informuje nastavitelná stavová proměnná SMS brány. Komunikace probíhá rychlostí 9600Bd/s.

Internet:

Ovládání a kontrola regulační soustavy pomocí vizualizace na internetu.

CA4 komunikační převodník pro připojení přes ETHERNET/INTERNET



Komunikační převodník RS485/Ethernet umožňuje spojení se sítí automatů MICROPEL přes sítě Ethernet s protokolem TCP/IP a tedy i přes síť Internet. Z prostředí StudioWin lze přes Internet provádět se vzdálenou sítí všechny běžné operace – nastavování a programování PLC, vyčítání i editaci dat ve sledovačích. K propojení StudioWin s modulem CA4 se používá novější typ DDE serveru: DataServer.

Přes CA4 je možné propojit sítě automatů mezi sebou a definovat akce přenosu dat mezi jednotlivými PLC, tzv. synchronizaci dat. Propojit lze oblasti sdílených síťových proměnných i oblasti na zásobnících v PLC.

CA4 obsahuje navíc i jednoduchý web server. Do CA4 je možné zatáhnout soubor HTML (i s využitím technologie JAVA) v celkové velikosti asi do 512 kB. Na CA4 je pak možno přistoupit webovým prohlížečem, např. MS-IE a uloženou stránku zobrazit. Proměnné ze sítě PLC MICROPEL je možno pomocí podpůrných funkcí v CA4 vyčítat i zapisovat. Webové rozhraní tedy umožňuje např. vytvoření jednoduché vizualizace a její uložení přímo do CA4. Odkudkoliv je pak možné na tuto vizualizaci přistoupit běžným webovým prohlížečem.

Pozn.: Adresování modulu CA4 pomocí jedinečné IP adresy je velmi jednoduché v lokálních sítích, pokud však má být zajištěn přístup z internetu, je nutné aby vstupní bod lokální sítě měl přiřazenu fixní IP adresu a aby v tomto bodě (firewall apod.) byl zajištěn překlad z určitého čísla portu na IP adresu CA4 v lokální síti. Ethernetové a webové rozhraní v CA4 je realizováno kompaktním modulem X-Port fy Lantronix.



Permanent link to this article: http://www.vktechnik.cz/?p=79

Úno
05

Regulační automatu.

MPC301-Z

PLC bez displeje, bez klávesnice, základní modul Z, 4 univ. vstupy, 8 dig. výstupů, napájení, RS485hw_mpc301Z_s

Automat typu MPC301 v základní sestavě má na čelním panelu jen indikace základních provozních stavů (POWERLINERUNERROR) a volně použitelná uživatelská indikace ALARM. Použití všude tam, kde není třeba interaktivní styk s obsluhou prostřednictvím displeje a klávesnice, nebo jako další rozšiřující automat ve větším systému.

MPC301-Y

PLC bez displeje, bez klávesnice, základní modul Y, 2 univ., 3 anal. a 3 Pt100 vstupy, 4 výstupy, napájení, RS485

Automat typu MPC301v základní sestavě s modulem Y, který umožňuje přímé připojení čidel Pt100. Předpokládá se dvouvodičové zapojení čidel mezi společnou svorku a příslušný vstup. Je třeba používat stíněné vodiče, stínění se připojuje vždy jen na jednom konci (u automatu) a to na společnou zemní svorku napájení (minus pól). Maximální měřicí rozsah je -50…+1500C.

MPC302-Z

PLC displej 2×16, 6 kláves, základní modul Z, 4 univ. vstupy, 8 dig. výstupů, napájení, RS485

hw_mpc302Z_sAutomat typu MPC302 je v základní sestavě vybaven na čelním panelu podsvíceným displejem 2×16 znaků a 6-ti tlačítkovou jednoduchou klávesničkou. Na čelním panelu je indikace základních provozních stavů (POWERLINERUNERROR) a volně použitelná uživatelská indikace ALARM. Použití všude tam, kde je třeba interaktivní styk s obsluhou prostřednictvím displeje a klávesnice, nebo jako další rozšiřující automat ve větším systému.

MPC302-Y

PLC displej 2×16, 6 kláves, základní modul Y, 2 univ., 3 anal. a 3 Pt100 vstupy, 4 výstupy, napájení, RS485

Automat typu MPC302 v základní sestavě s modulem typu Y, který umožňuje přímé připojení  čidel Pt100. Předpokládá se dvouvodičové zapojení čidel mezi společnou svorku a příslušný vstup. Je třeba používat stíněné vodiče, stínění se připojuje vždy jen na jednom konci (u automatu) a to na společnou zemní svorku napájení (minus pól). Maximální měřicí rozsah je -50…+1500C.



MPC303-Z

PLC displej 4×20, 6 kláves, základní modul Z, 4 univ. vstupy, 8 dig. výstupů, napájení, RS485

hw_mpc303yaf_s

Automat typu MPC303 je v základní sestavě vybaven na čelním panelu podsvíceným displejem 4×20 znaků a 6-ti tlačítkovou jednoduchou klávesničkou. MPC303 Je prakticky totožný s typem MPC302, podstatná odlišnost je v displeji, který díky své velikosti umožňuje zobrazovat více informací nebo delší texty než může poskytnout typ MPC302 (zhruba 2.5x více zobrazených informací). Na čelním panelu je dále indikace základních provozních stavů (POWER, LINE, RUN, ERROR) a volně použitelná uživatelská indikace ALARM. Použití všude tam, kde je třeba interaktivní styk s obsluhou prostřednictvím displeje a klávesnice nebo jako další rozšiřující automat ve větším systému nebo jako řídící terminál pro větší systém.



MPC303-Y

PLC displej 4×20, 6 kláves, 2 univ., 3 anal. a 3 Pt100 vstupy, 4 výstupy, napájení, RS485

Automat typu MPC303 v základní sestavě s modulem typu Y, který umožňuje přímé připojení  čidel Pt100. Předpokládá se dvouvodičové zapojení čidel mezi společnou svorku a příslušný vstup. Je třeba používat stíněné vodiče, stínění se připojuje vždy jen na jednom konci (u automatu) a to na společnou zemní svorku napájení (minus pól). Maximální měřicí rozsah je -50…+1500C.

Permanent link to this article: http://www.vktechnik.cz/?p=66

Zář
02

Mapa slunečního svitu ČR

Mapa slunečního svitu ČR Číst zbytek položky »

Permanent link to this article: http://www.vktechnik.cz/?p=34
